1. Giới thiệu chung

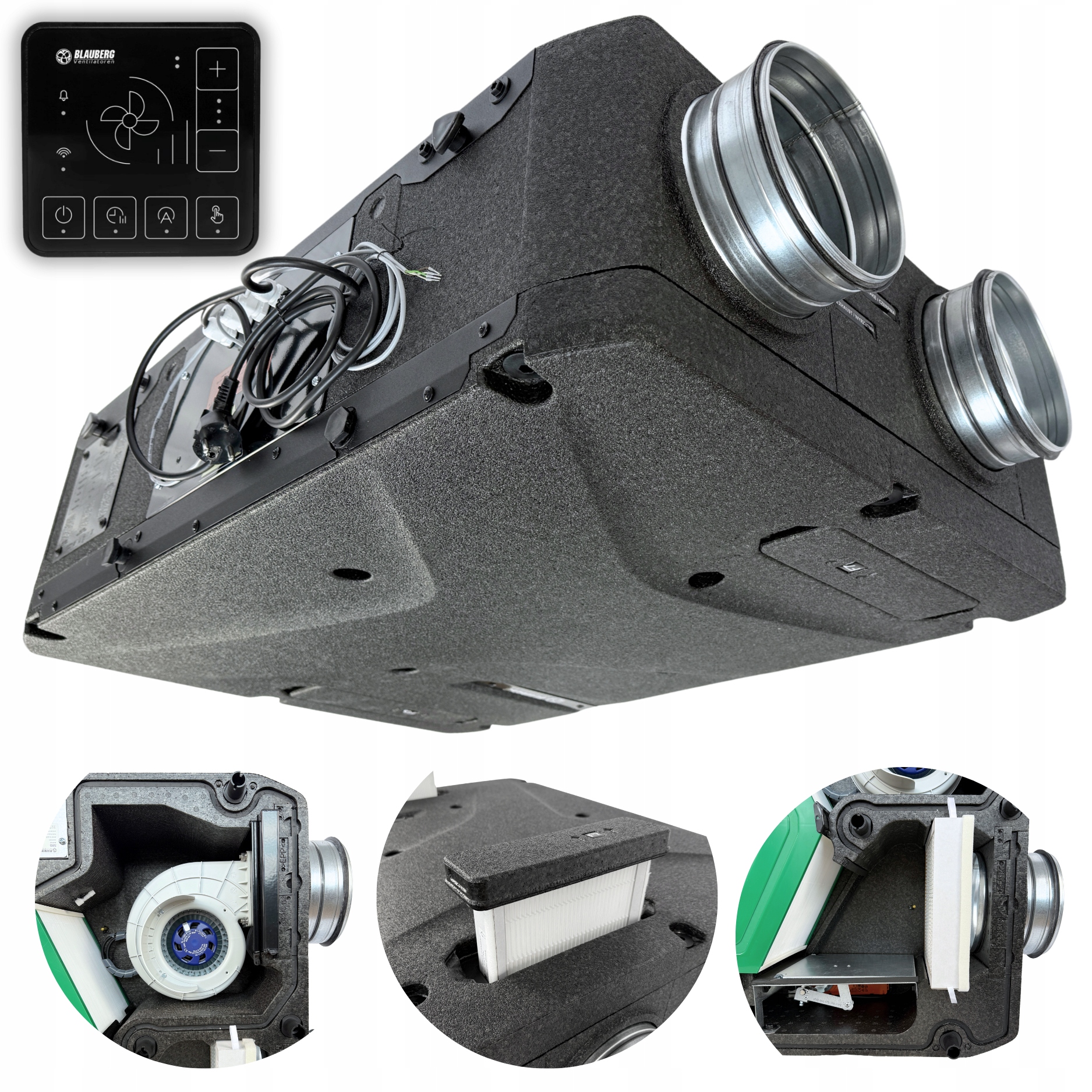

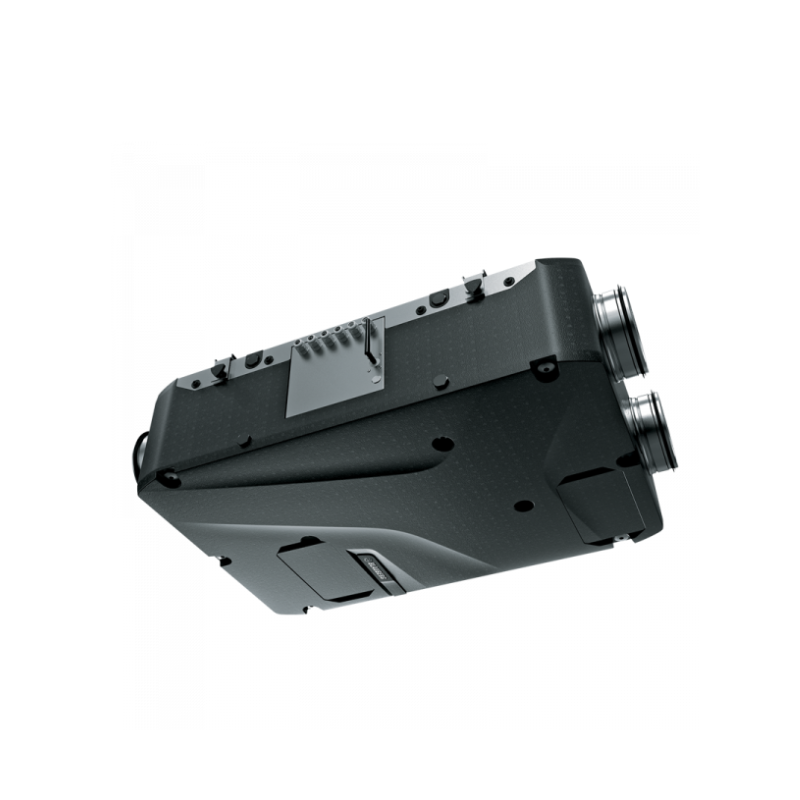

Blauberg Reneo D là thiết bị thông gió trung tâm thu hồi năng lượng, vận hành độc lập với bộ trao đổi nhiệt hiệu suất cao.
Thiết bị được trang bị:
- Cảm biến đa tham số trên đường hồi.
- Phin lọc và động cơ EC hiệu suất cao.
- Vỏ cách âm bằng xốp EPP, vận hành êm ái, nhẹ, chống ẩm và tiết kiệm năng lượng
2. Tính năng của sản phẩm
Cấp khí tươi và lọc sạch không khí
Xử lý khí tươi trước khi cấp vào bằng bộ lọc tinh F7 hiệu suất lọc các hạt bụi ePM1 60%.
Hút khí thải hiệu quả
- Loại bỏ CO₂, bụi mịn, TVOC… từ không gian kín
- Khí thải được xử lý sơ bộ qua bộ lọc thô G4 bảo vệ thiết bị
Lõi trao đổi năng lượng
- Sử dụng lõi trao đổi năng lượng dạng tấm, được làm bằng vật liệu Enthalpy thu hồi 81% nhiệt lượng khí thải
- Cân bằng độ ẩm, duy trì tiện nghi trong không gian
- Hai luồng khí trao đổi nhiệt nhưng không hoà trộn với nhau, khí tươi cấp vào phòng không bị nhiễm mùi từ khí thải
Vỏ EPP dày 25mm: Thiết bị Reneo Fit D vỏ được làm bằng xốp EPP dày 25mm, siêu nhẹ, dễ treo trần, khả năng cách âm – giảm rung vượt trội, chống ẩm và không biến dạng theo thời gian.
Động cơ EC hiệu suất cao: Động cơ EC cột áp lớn, áp suất tối đa lên tới 500 Pa, tiêu thụ điện năng thấp công suất điện 59W, hoạt động êm ái với độ ồn 27 dB(A).
Cảm biến đa thông số: Theo dõi nhiệt độ, độ ẩm, CO2, TVOC; tự động điều chỉnh vận hành
Điều khiển thông minh

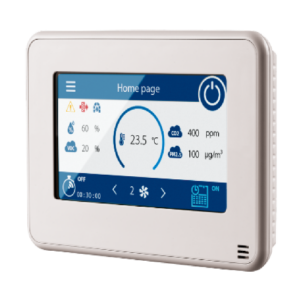

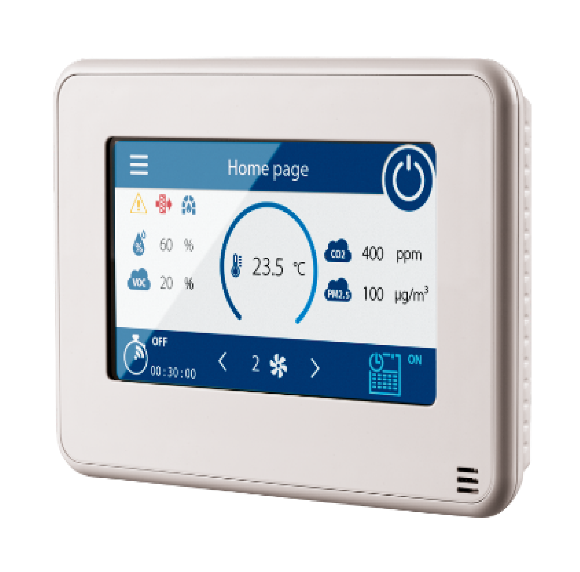

- Bộ điều khiển thông minh S25 sử dụng màn hình cảm ứng
- Kết nối Wi-Fi qua ứng dụng Blauberg Home
- Tương thích RS485 / Modbus để tích hợp Smart Home, BMS
3. Thông số kỹ thuật
| Thông số | Reneo D |
| Điện áp [V / 50–60 Hz] | 230 |
| Công suất tối đa [W] | 171 |
| Dòng điện tối đa [A] | 1,34 |
| Lưu lượng gió tối đa [m³/h] | 310 |
| Mức áp suất âm tại khoảng cách 3 m [dBA] | 33 |
| Vật liệu vỏ thiết bị | EPP |
| Lớp cách nhiệt | 25 mm |
| Lọc khí thải | Lọc thô >60 % |
| Lọc khí cấp | ePM1 60 % (F7) |
| Đường kính ống gió kết nối [mm] | 160 |
| Khối lượng [kg] | 15 |
| Hiệu suất thu hồi năng lượng [%] | 81 |
| Kiểu trao đổi nhiệt | Dòng ngược (counter-flow) |
| Vật liệu lõi trao đổi nhiệt | Màng enthalpy |
| Cấp hiệu suất năng lượng (SEC) | A |
4. Chế độ vận hành
Sản phẩm Blauberg Reneo D có 3 chế độ vận hành linh hoạt:
Chế độ thông gió thu hồi nhiệt: Hai luồng khí cấp và khí thải đi qua bộ trao đổi năng lượng theo hướng ngược chiều nhau để tận dụng nhiệt.
Chế độ thông gió: Chỉ có quạt cấp hoạt động, sẽ phù hợp với những ngày thời tiết mát mẻ, tận dụng nhiệt bên ngoài để không gian bên trong được thoáng mát.
Chế độ tự động: Tự động thay đổi các chế độ và tốc độ quạt dựa trên cảm biến để duy trì chất lượng không khí trong nhà luôn đạt ngưỡng trong lành.
5. Thiết kế

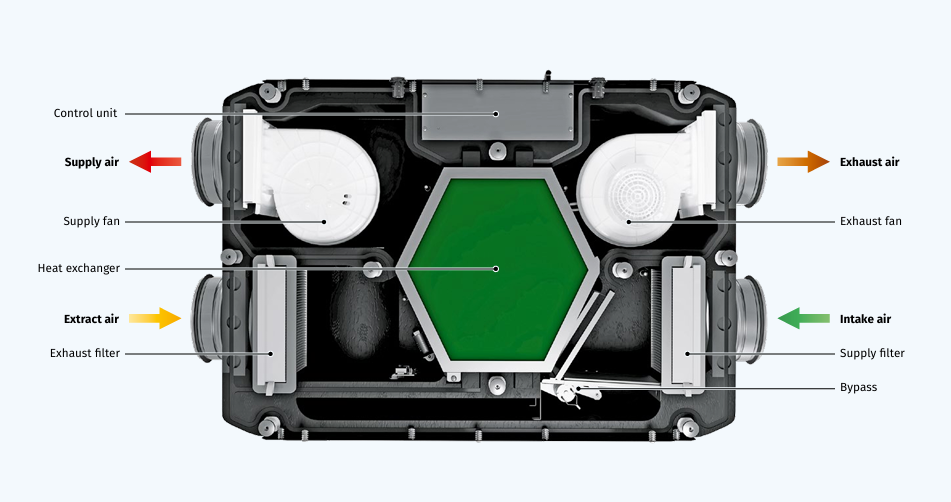

Thiết bị gồm:
- Vỏ xốp EPP
- Hộp điều khiển
- Mặt bích kết nối ống
- Động cơ quạt
- Phin lọc
- Lõi trao đổi nhiệt
Trải nghiệm thiết kế 3D sản phẩm tại đây
6. Phương pháp lắp đặt sản phẩm
Cố định thiết bị:
- Sử dụng ti treo và đạn nở để cố định thiết bị tại 4 điểm thông qua các lỗ trên thân máy
- Khi lắp đặt cần đảm bảo có đủ không gian để tháo lắp thiết bị phục vụ bảo trì
- Lắp đặt trong trần thả để thuận tiện kết nối với hệ thống ống gió
- Sau khi lắp đặt thiết bị cần để một lỗ thăm ngay dưới thiết bị để thay bộ lọc và bảo dưỡng kích thước của lỗ thăm không được nhỏ hơn kích thước của thiết bị.
Bố trí đường ống:
- Tránh khoảng cách quá dài, nhiều khúc cua hoặc thay đổi đường kính đột ngột vì có thể làm giảm hiệu suất luồng khí
- Ống gió sau lắp đặt không được biến dạng
Kết nối và bịt kín:
Bịt kín mối nối giữa ống gió và thiết bị
7. Ứng dụng
Thiết bị phù hợp cho nhiều loại công trình:
- Căn hộ, chung cư cao cấp
- Nhà phố, biệt thự hiện đại
- Văn phòng quy mô nhỏ, spa, studio
- Những không gian cần khí tươi sạch, vận hành êm ái và tiết kiệm năng lượng
8. Phương pháp lựa chọn đơn giản
Theo tiêu chuẩn lưu lượng gió tươi theo số lượng người:
| Số lượng người | Lượng không khí tươi cần cho mỗi người (m3/h) | Lượng khí tươi cần cấp (m3/h) | Số lượng thiết bị sử dụng |
| 9 | 35 | 315 | 1 |
| 18 | 35 | 630 | 2 |
Phương pháp trên chỉ mang tính tham khảo xét theo số người với tiêu chuẩn lưu lượng khí tươi cần cấp cho người ở khu vực phòng ngủ. Tuy nhiên để đảm bảo hiệu quả của thiết bị còn phụ thuộc vào diện tích phòng, công năng phòng và vị trí lắp đặt. Vì vậy, để có giải pháp thiết bị chuẩn xác, phù hợp nhất cho dự án, khách hàng nên liên hệ với đội ngũ kỹ sư của Eurovent để được tư vấn và tính toán chính xác.
