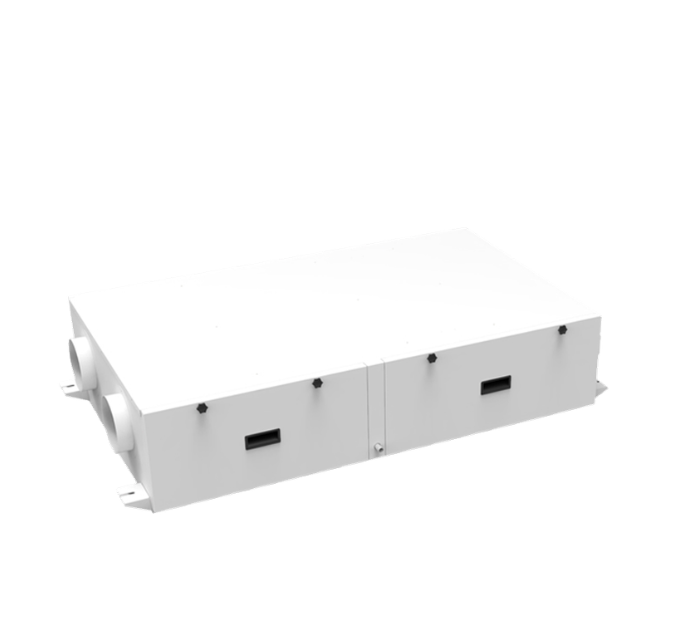

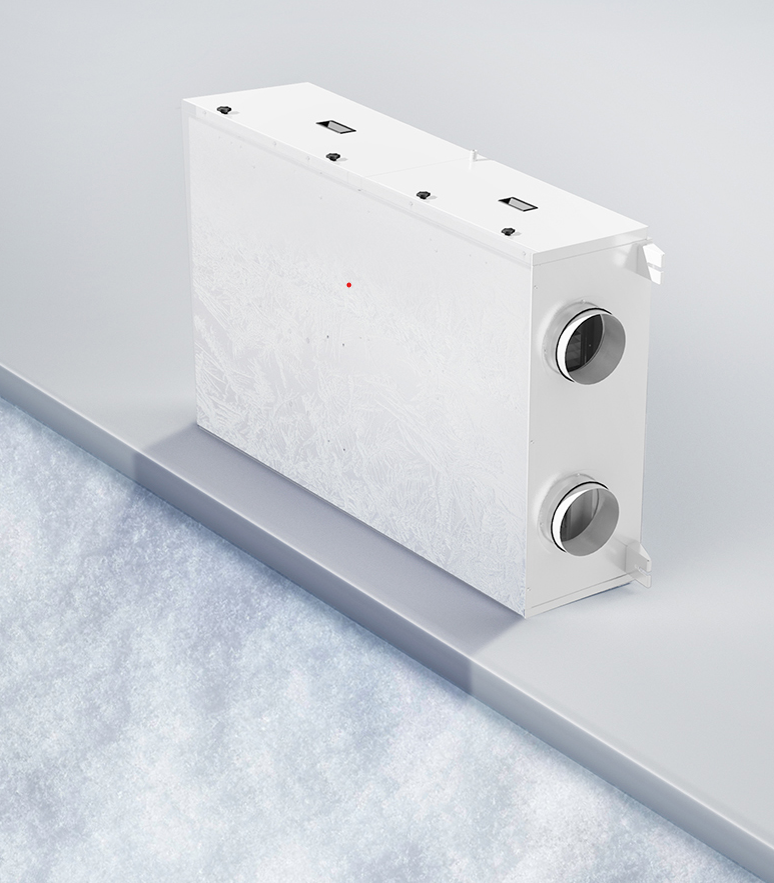

THIẾT BỊ CẤP KHÍ TƯƠI HÚT ẨM MERENFORT DTF

1. Giới thiệu chung

MERENFORT DTF là dòng thiết bị cấp khí tươi hút ẩm trung tâm kết hợp thông gió thu hồi nhiệt, giúp kiểm soát đồng thời độ ẩm, chất lượng không khí và hiệu quả năng lượng trong công trình.

Thiết bị  vận hành độc lập với khả năng duy trì lưu lượng gió ổn định, tích hợp hệ thống cảm biến đa thông số, hệ thống lọc hiệu suất cao và bộ trao đổi nhiệt năng lượng polymer.

Không khí tươi trước khi cấp vào phòng sẽ được lọc bụi mịn, xử lý vi khuẩn, khử mùi và kiểm soát độ ẩm, đồng thời hệ thống thu hồi nhiệt giúp tận dụng năng lượng từ luồng khí thải để duy trì sự ổn định nhiệt độ trong không gian.

Ngoài ra, thiết bị có thể tích hợp công nghệ hạt nano BlauFion, giúp tạo ra các ion Hydroxyl có khả năng tiêu diệt vi khuẩn, virus và phân hủy các hợp chất gây mùi trước khi đưa khí vào phòng.

2. Tính năng của sản phẩm

Cấp khí tươi giàu Oxy

Thiết bị cung cấp khí tươi cho các không gian kín có người hoạt động, giúp cải thiện nồng độ oxy và nâng cao chất lượng không khí trong nhà.

Lọc bụi mịn hiệu quả

Hệ thống lọc sử dụng phin lọc HEPA H11 phủ ion bạc, giúp loại bỏ tới 95% bụi mịn PM2.5, đồng thời hạn chế sự phát triển của vi khuẩn.

Công nghệ nano BlauFion

Công nghệ nano BlauFion tạo ra các ion Hydroxyl hoạt tính, giúp:

• Tiêu diệt tới 98% virus
• Loại bỏ 99,99% vi khuẩn
• Phân hủy VOC và khử mùi trong không khí

Hệ thống hút và xử lý khí thải

Không khí thải chứa các chất ô nhiễm như CO₂, bụi mịn, TVOC sẽ được hút ra khỏi phòng. Trước khi đi qua thiết bị, khí thải được lọc sơ bộ bằng bộ lọc G4 phủ ion bạc, giúp bảo vệ các linh kiện bên trong.

Hút ẩm và kiểm soát độ ẩm

Thiết bị giúp duy trì độ ẩm ổn định trong nhà, hạn chế:

• Nấm mốc
• Đọng sương bề mặt
• Hư hại vật liệu nội thất và kết cấu công trình

Thông gió thu hồi nhiệt

MERENFORT DTF sử dụng lõi trao đổi năng lượng Polymer giúp thu hồi nhiệt từ khí thải.

Ưu điểm của lõi trao đổi nhiệt:

• Giảm thất thoát năng lượng
• Duy trì tiện nghi nhiệt trong không gian
• Thiết kế kín, hạn chế nhiễm mùi từ khí thải
• Có thể vệ sinh bằng nước

Động cơ DC tiết kiệm năng lượng

Thiết bị sử dụng động cơ DC hiệu suất cao, mang lại:

• Lưu lượng gió lớn
• Tiêu thụ điện thấp
• Hoạt động êm ái

Quạt tự động điều chỉnh tốc độ để duy trì lưu lượng gió theo cài đặt.

Hệ thống cảm biến đa thông số

Thiết bị được trang bị cảm biến trên đường khí hồi để theo dõi liên tục các chỉ số môi trường trong nhà: Nhiệt độ, độ ẩm, CO₂, TVOC, PM2.5.

Điều khiển thông minh

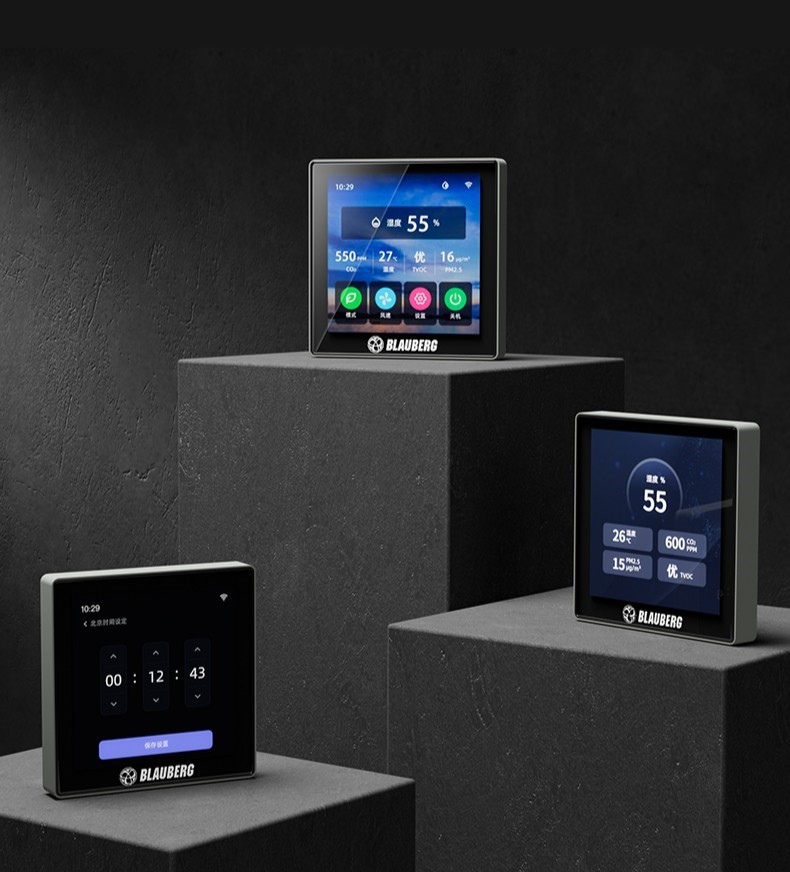

Thiết bị sử dụng bảng điều khiển màn hình màu, cho phép giám sát và điều khiển dễ dàng.

Ngoài ra, hệ thống hỗ trợ:

• Kết nối WiFi
• Điều khiển qua ứng dụng Blauberg Home
• Tích hợp Smart Home / BMS thông qua RS485 / Modbus

Trang bị bơm xả nước ngưng tự động: Giúp thi công thuận tiện và vận hành an toàn

Máy nén hoạt động bền bỉ

3. Thông số kỹ thuật

Thông số kỹ thuật	MERENFORT DTF 38L/350-ARI-2.0	MERENFORT DTF 70L/450-ARI-2.0
Điện áp định mức (V)	220	220
Tần số định mức (Hz)	50	50
Công suất đầu vào định mức (W)	390	840
Khối lượng (kg)	92	100
Công suất hút ẩm (30°C – 80%RH) [L/ngày]	38	70
Hiệu suất thu hồi nhiệt tổng – làm mát (%)	55	55
Hiệu suất thu hồi nhiệt tổng – sưởi ấm (%)	60	60
Lưu lượng gió định mức – khí tươi (m³/h)	Cao / Trung bình / Thấp: 350 / 280 / 210	Cao / Trung bình / Thấp: 450 / 360 / 300
Lưu lượng gió định mức – khí hồi (m³/h)	Cao / Trung bình / Thấp: 300 / 230 / 160	Cao / Trung bình / Thấp: 400 / 310 / 250
Lưu lượng khí tươi khả dụng (m³/h)	0 – 350	0 – 450
Chênh áp tĩnh ngoài (Pa)	150	150
Độ ồn dB(A)	34	41
Diện tích áp dụng (m²)	50 – 75	75 – 140
Cấp lọc – khí tươi	Ion bạc + HEPA	Ion bạc + HEPA
Cấp lọc – khí hồi	Ion bạc + G4	Ion bạc + G4
Môi chất lạnh	R290	R290
Kích thước tổng thể (mm)	1290 × 875 × 292	1290 × 875 × 292

4. Chế độ vận hành

Chế độ tự động: Thiết bị tự động điều chỉnh tốc độ quạt và công suất hút ẩm dựa trên các chỉ số môi trường trong nhà và ngoài trời.

Chế độ cấp khí tươi thu hồi nhiệt: Máy nén dừng hoạt động, quạt cấp và quạt thải vận hành đồng thời. Hai luồng khí đi qua bộ trao đổi năng lượng theo hướng ngược chiều để thu hồi nhiệt.

Chế độ khử ẩm tuần hoàn: Máy nén và quạt hoạt động, không khí trong phòng được hút ẩm và tuần hoàn qua hệ thống lọc

Chế độ khử ẩm khí tươi: Không khí tươi được hút vào, xử lý hút ẩm và lọc sạch trước khi cấp vào không gian trong phòng.

Chế độ lọc tuần hoàn: Máy nén và quạt thải dừng hoạt động, quạt cấp vận hành để lọc và tuần hoàn không khí trong phòng.

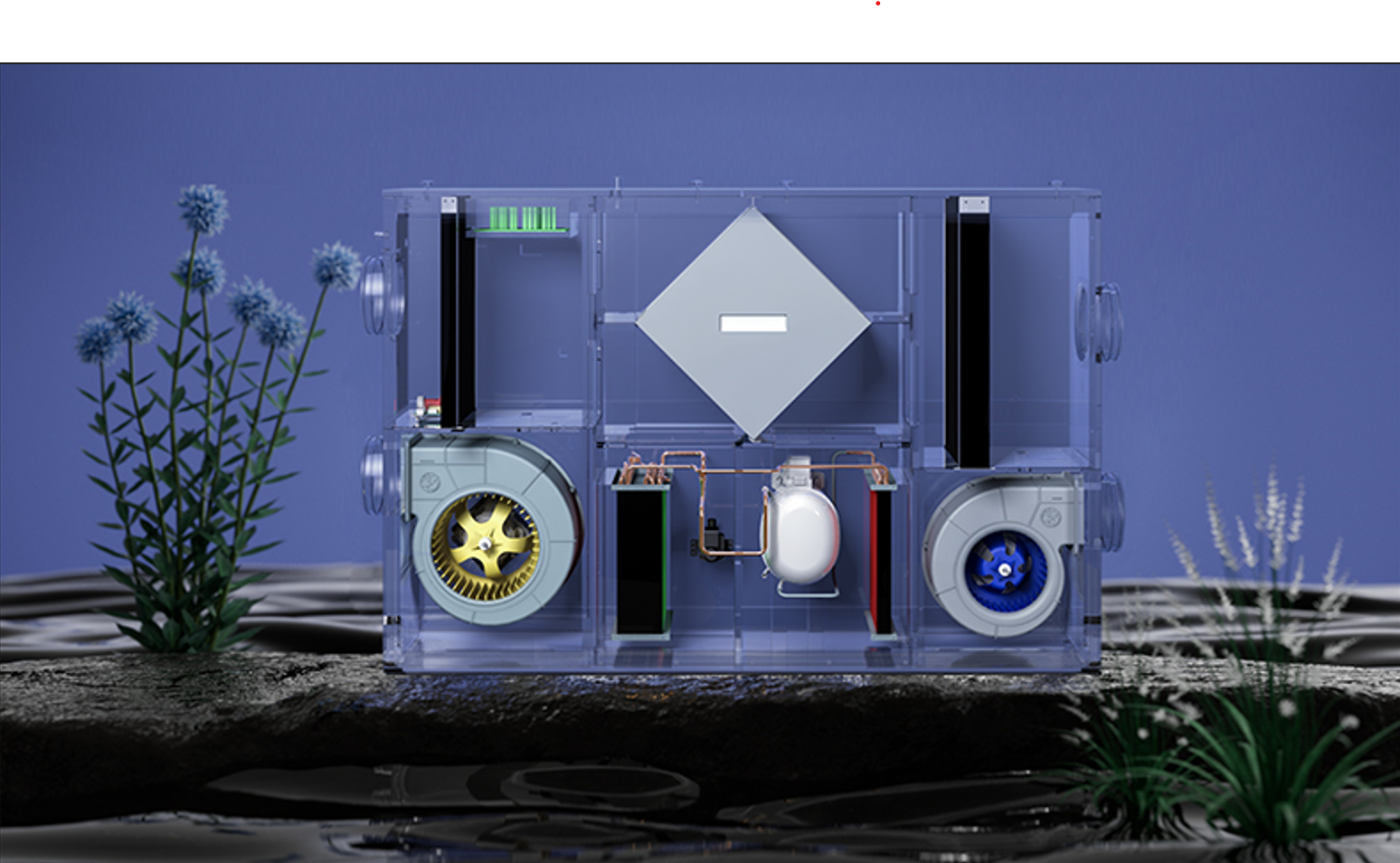

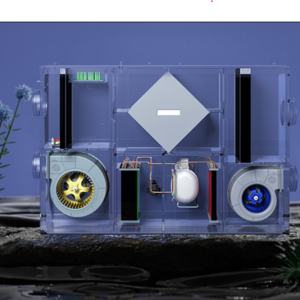

5. Thiết kế

• Exhause Fan: Quạt gió thải
• Condenser: Dàn ngưng tụ
• Compresser: Máy nén
• Drain Pump: Bơm nước ngưng
• Evaporator: Dàn bay hơi
• Supply Fan: Quạt gió cấp
• Supply Air Filter: Phin lọc cấp
• Valve: Van
• Heat Exchange Core: Bộ trao đổi nhiệt
• Drain outlet: Ống thoát nước ngưng
• Electrical Control Box: Hộp điều khiển điện
• Return Air Filter: Phin lọc hồi

6. Phương án lắp đặt sản phẩm

Cố định thiết bị:

• Sử dụng ti treo và đạn nở để cố định thiết bị chắc chắn
• Lắp đặt trong trần thả để thuận tiện kết nối với hệ thống ống gió

Bố trí đường ống:

• Tránh khoảng cách quá dài, nhiều khúc cua hoặc thay đổi đường kính đột ngột vì có thể làm giảm hiệu suất luồng khí
• Ống gió sau lắp đặt không được biến dạng

Bố trí lỗ thăm:

• Bố trí lỗ thăm kích thước tổi thiểu 600×600 mm

Lắp đặt đường nước ngưng:

• Sử dụng đường ống vật liệu nhựa PVC hoặc PPR
• Cần lắp bẫy nước chữ U, bố trí độ dốc 2-3% theo chiều thoát nước và bọc bảo ôn để tránh đọng sương
• Điểm cao nhất của đường ống thoát nước không vượt quá 500 mm so với đường ống xả của máy

Kết nối và bịt kín: Bịt kín mối nối giữa ống gió và thiết bị

7. Ứng dụng

Thiết bị thông gió thu hồi nhiệt kết hợp hút ẩm MERENFORT DTF phù hợp cho nhiều loại công trình:

• Nhà ở, căn hộ, biệt thự, nhà phố
• Phòng trưng bày, phòng thiết bị, phòng lưu trữ
• Phòng rượu, phòng tranh
• Các khu vực có khí hậu ẩm, cần thông gió và kiểm soát độ ẩm ổn định

8. Phương pháp lựa chọn

Lựa chọn theo diện tích:

Diện tích sử dụng (m2)	Model thiết bị sử dụng
50 – 75	Merenfort DTF 38L/350 – ARI – 2.0
75 – 140	Merenfort DTF 70L/450 – ARI – 2.0

Phương pháp trên chỉ mang tính tham khảo chỉ xét theo diện tích phòng, chưa cân nhắc tới đặc thù công trình và các yêu cầu khác. Để có giải pháp thiết bị chuẩn xác, phù hợp nhất cho dự án, khách hàng nên liên hệ với đội ngũ kỹ sư của Eurovent để được tư vấn và tính toán chính xác.
